Referenzen: Aufzüge die wir gebaut haben
Rathäuser, Wohnanlagen, Produktionshallen, Privatwohnungen, Bürogebäude: Jeder Aufzug entsteht bei uns individuell für ein konkretes Gebäude mit konkreten Lösungen und angepasst auf ihre individuellen Anforderungen. Auf dieser Seite finden Sie ausgewählte Anlagen und Projekte mit den technischen Daten, die dahinterstehen.
Zahlen, auf die wir Stolz sind

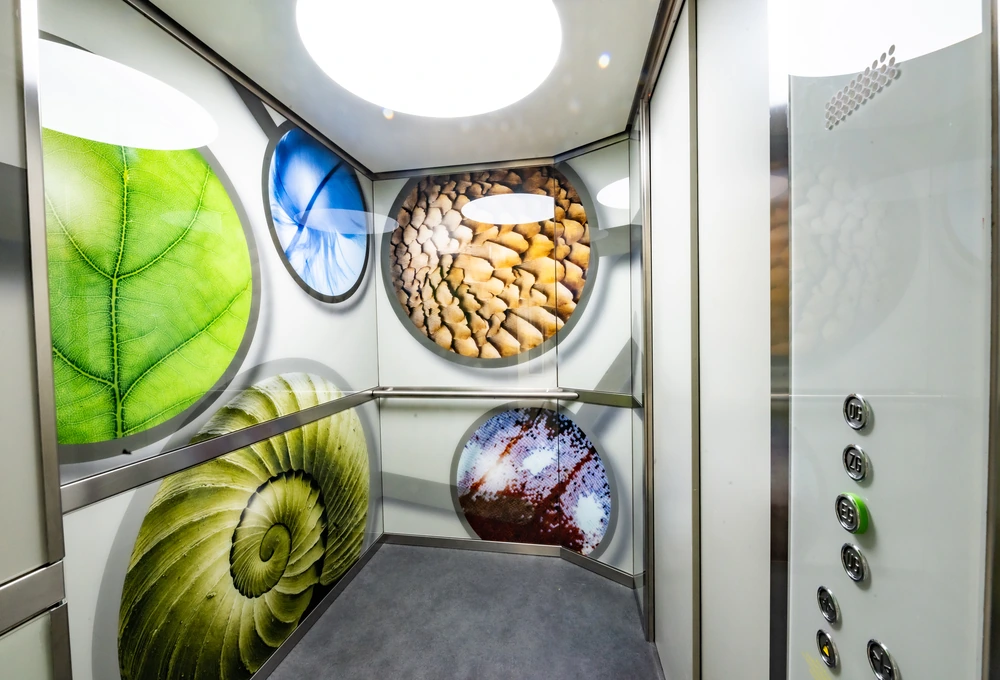

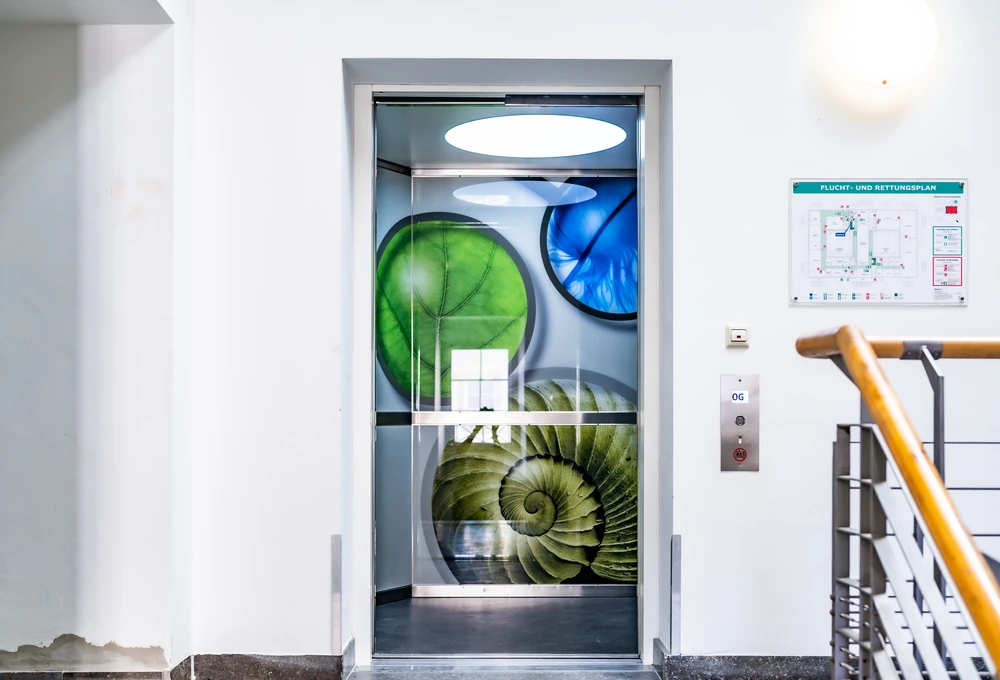

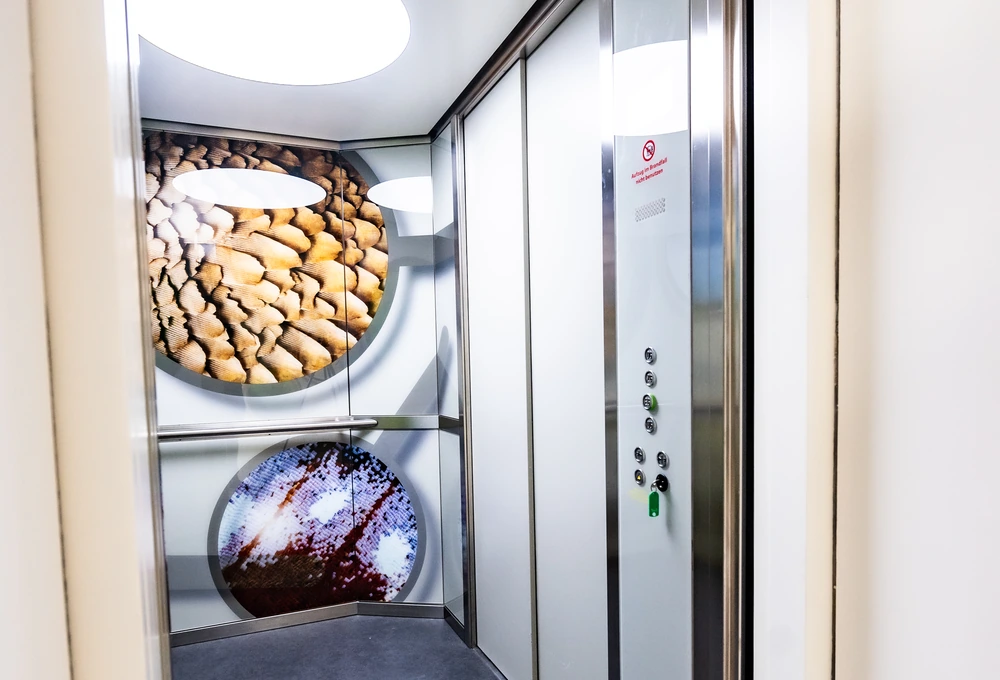

Personenaufzug – Schloss Rosenstein
Für das Staatliche Museum für Naturkunde Schloss Rosenstein in Stuttgart wurde 2018 ein Personenaufzug BRO 4000 O umgesetzt. Der Aufzug mit Trommelantrieb und Maschinenraum verbindet vier Haltestellen und setzt mit seinen bedruckten Glaskabinenwänden einen besonderen gestalterischen Akzent.
- Zugang über Eck
- Glaskabinenwände
- Kabinenwände mit individuellem Digitaldruck bedruckt
- Kabinengröße B/T/H: 1,80 × 1,40 × 2,15 m
- Förderhöhe: 9,00 m
- Tragkraft: 1.100 kg
- Personen: 14
- S-Tür Anzahl: 4
- K-Tür Anzahl: 2
- Haltestellen: 4

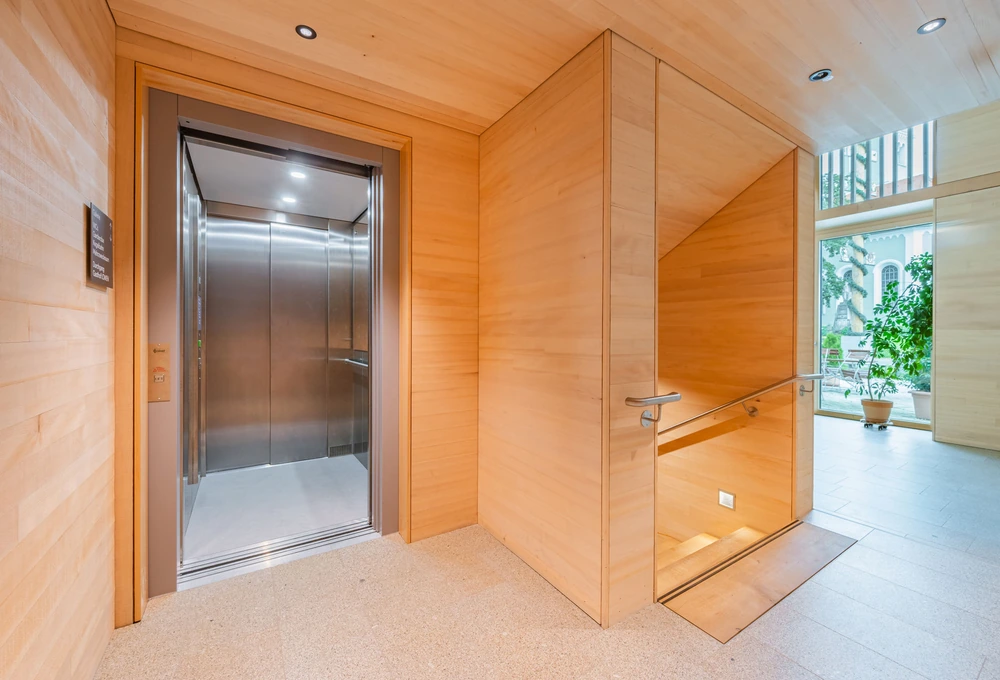

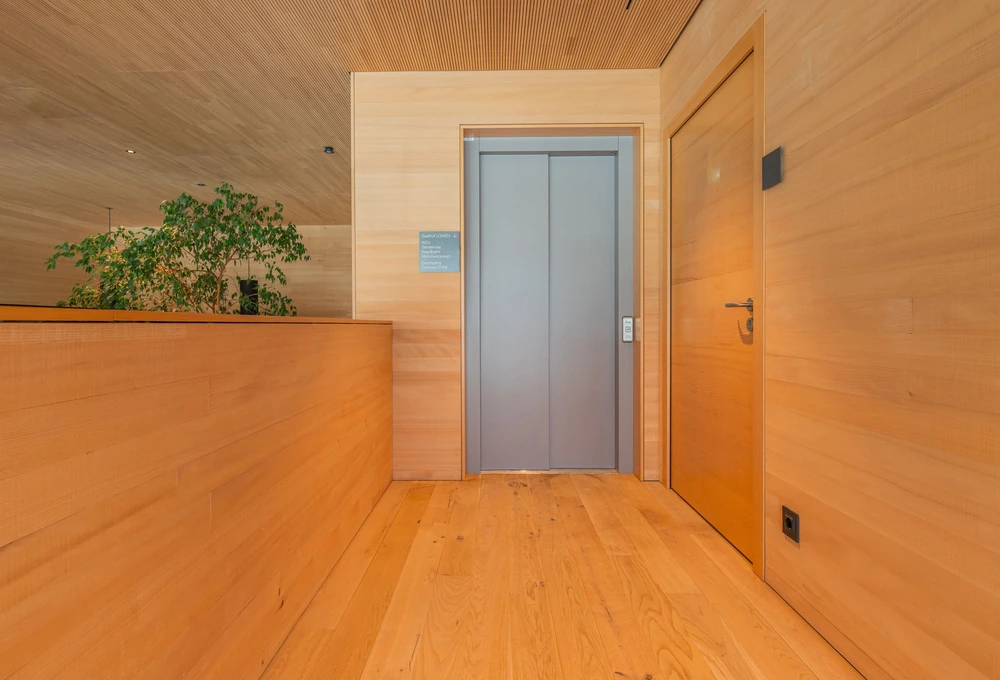

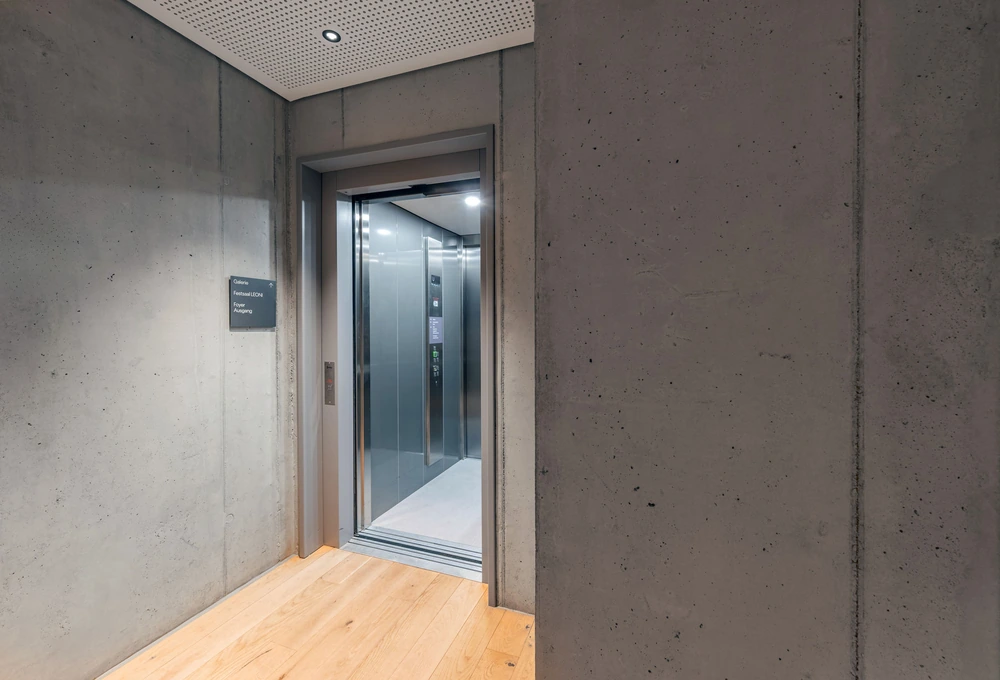

Personenaufzug – Gemeindesaal Legau
Für den Gemeindesaal Legau wurde 2021 ein Personenaufzug BRO 5000 X umgesetzt. Der maschinenraumlose Seilaufzug verbindet drei Haltestellen und verfügt über zwei Zugangsseiten.
- 2 Zugangsseiten
- Spiegel an einer Seitenwand mit Punkthaltern befestigt
- Handlauf an einer Seite
- Kabinenboden 3 mm PVC
- Kabinengröße B/T/H: 1,40 × 1,15 × 2,20 m
- Förderhöhe: 6,63 m
- Tragkraft: 630 kg
- Personen: 8
- S-Tür Anzahl: 5
- K-Tür Anzahl: 2
- Haltestellen: 3

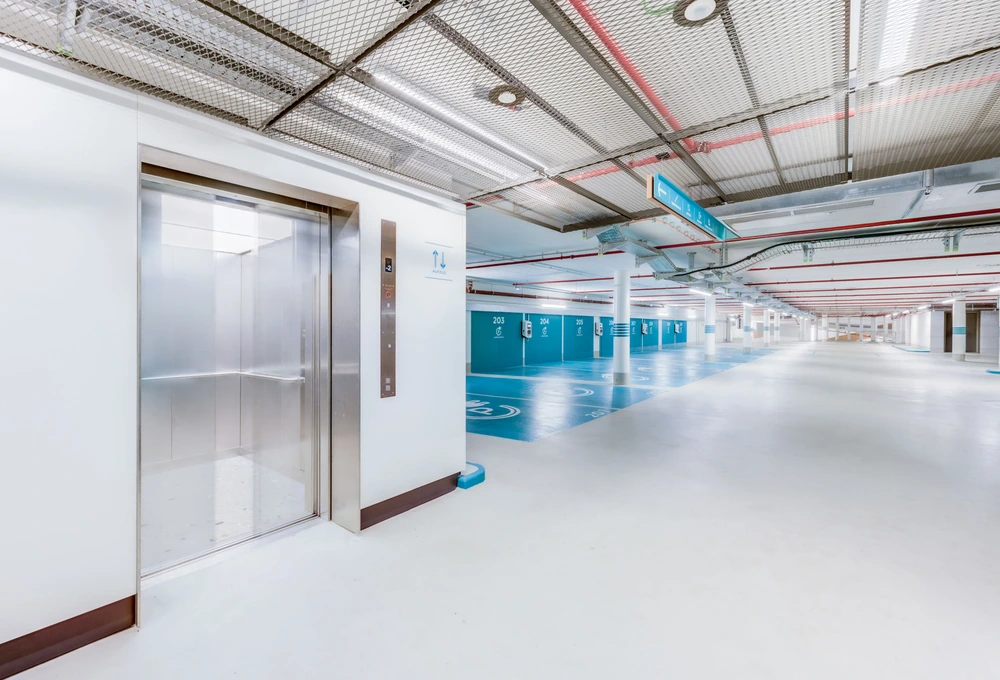

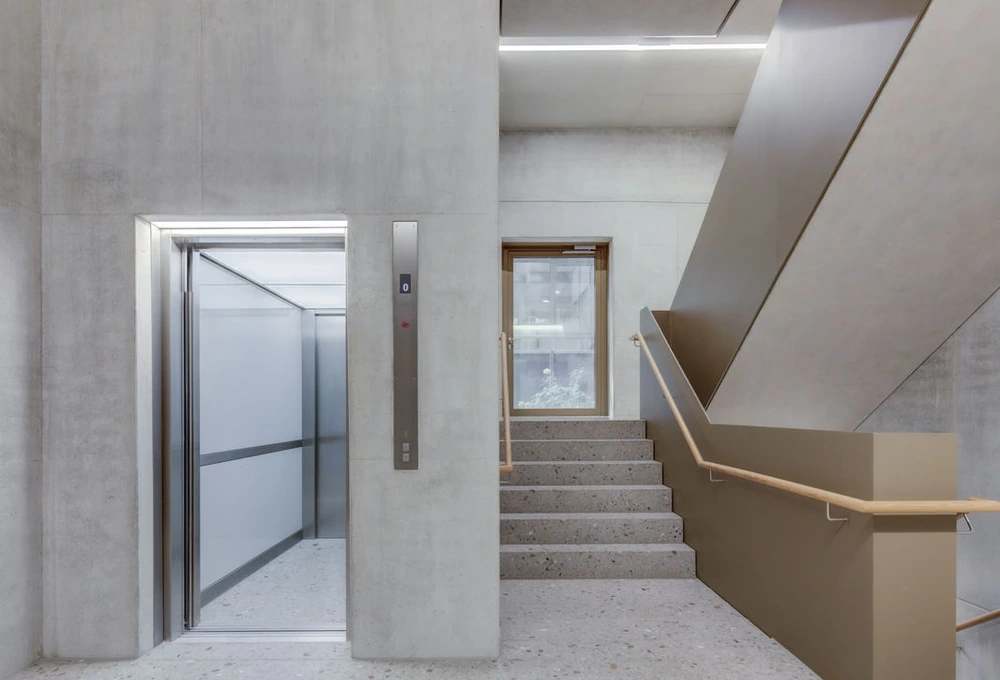

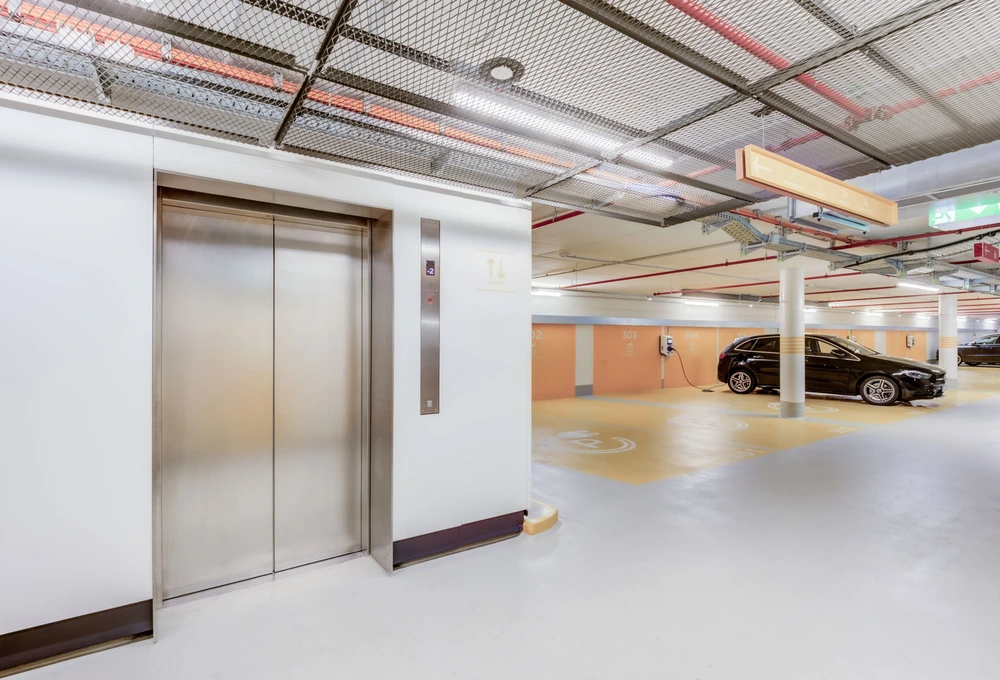

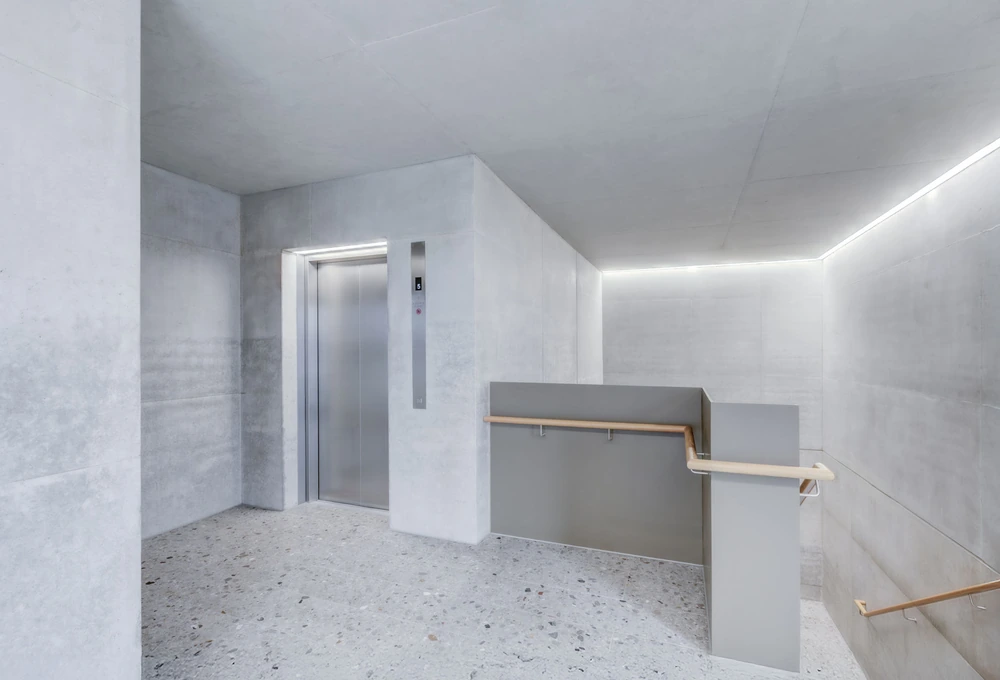

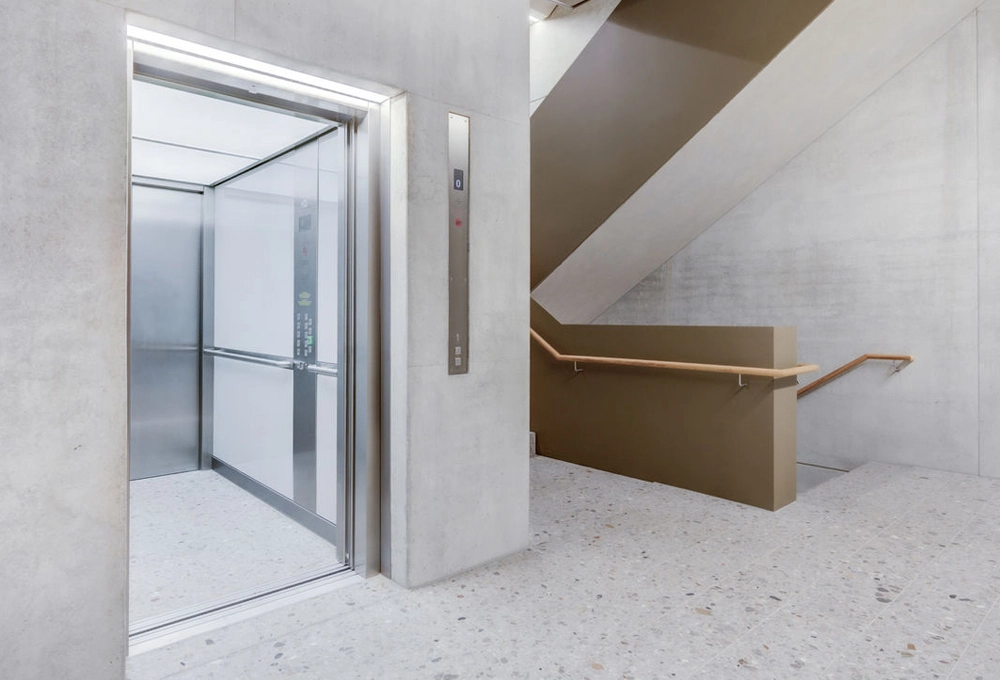

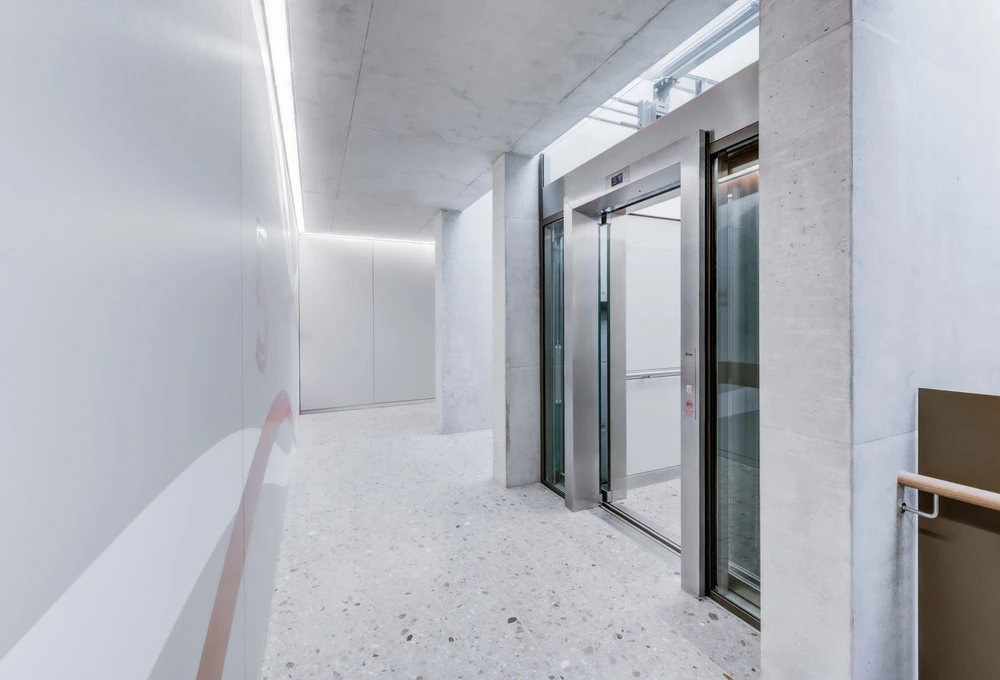

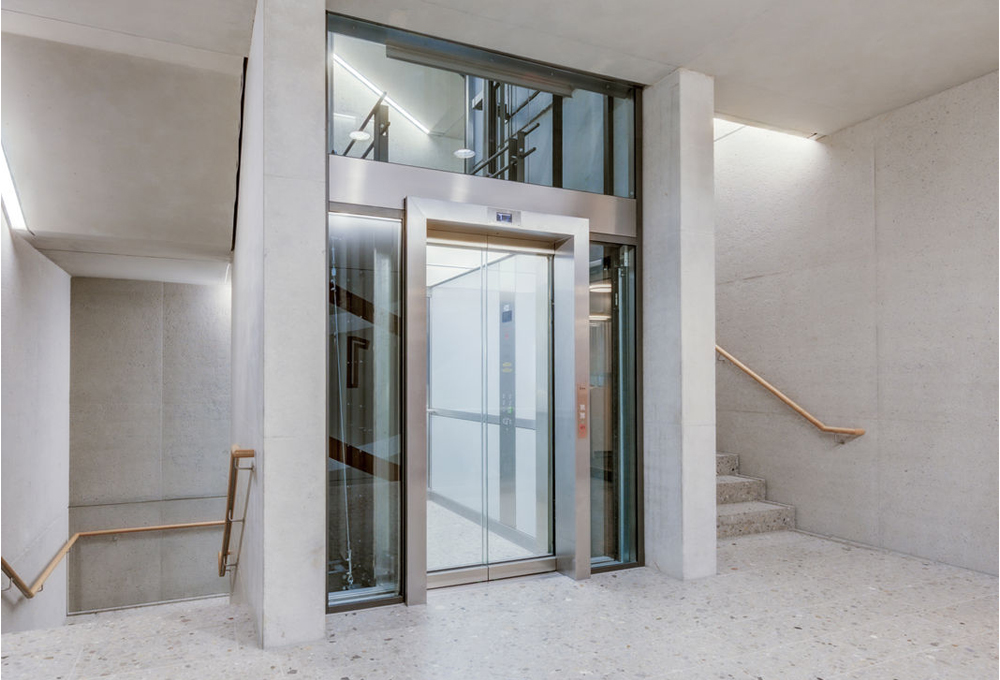

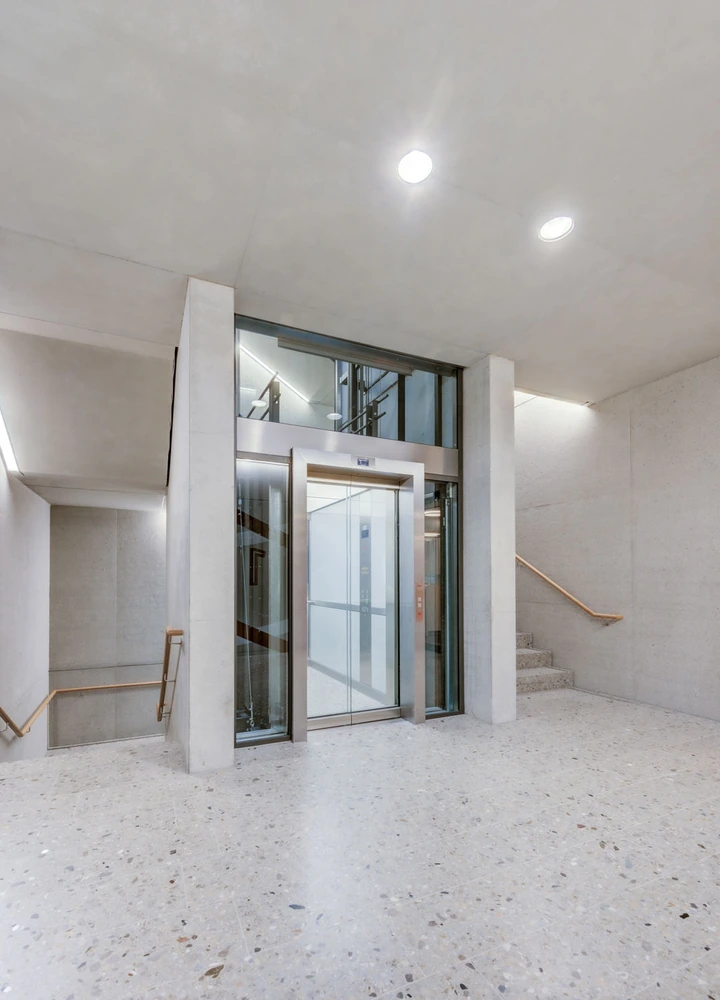

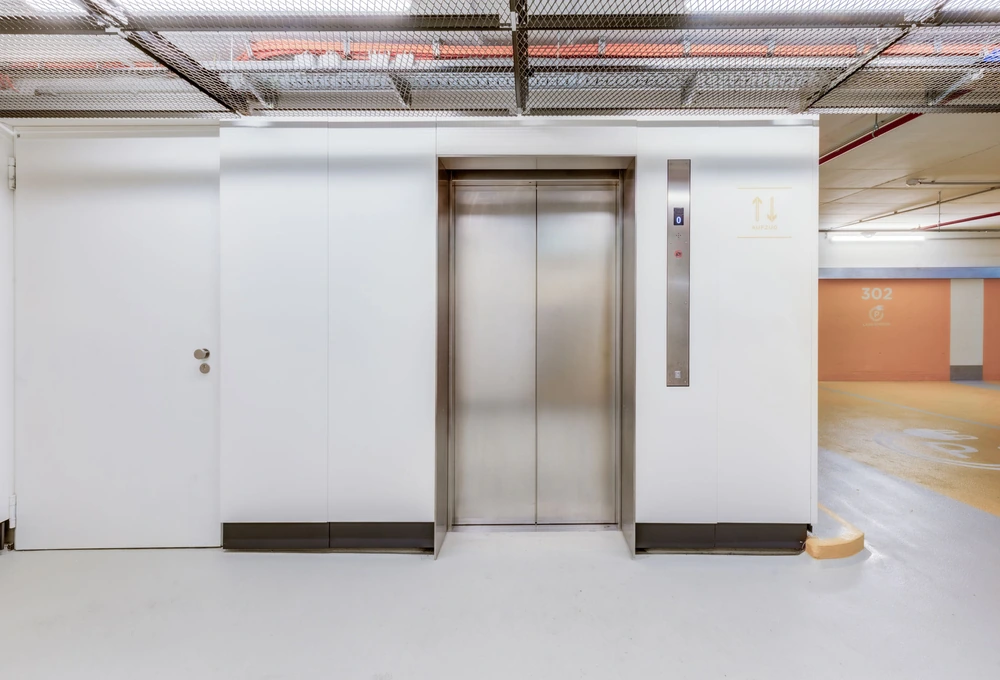

Personenaufzüge – KSK Ludwigsburg
Für die KSK Ludwigsburg wurden 2023 insgesamt vier Personenaufzüge BRO 2000 X umgesetzt. Die maschinenraumlosen Seilaufzüge wurden individuell an die unterschiedlichen baulichen Gegebenheiten innerhalb des Gebäudes angepasst.
Bei der exemplarisch dargestellten Anlage mussten unter anderem eine verglaste Schachtrückwand sowie ein dreiseitiges Geländer in die Aufzugsanlage integriert werden.
Umgesetzt wurde ein maschinenraumloser BRO 2000 X mit Rollenführungen und verglaster Kabine. Eine LED-Vollflächendecke sowie Handläufe an zwei Seiten ergänzen die Kabinenausstattung.
- 1 Zugangsseite
- Schachtrückwand verglast
- Geländer 3-seitig
- Rollenführungen
- LED-Vollflächendecke
- Handlauf an 2 Seiten
- Kabine verglast
- Sockelleiste
- Kabinengröße B/T/H: 2,10 × 1,10 × 2,15 m
- Förderhöhe: 18,15 m
- Tragkraft: 1.050 kg
- Personen: 14
- S-Tür Anzahl: 6
- K-Tür Anzahl: 1
- Haltestellen: 6
Personenaufzug – Rathaus Mietingen
Für das Rathaus Mietingen wurde 2021 ein Personenaufzug BRO 2000 X eingebaut. Der maschinenraumlose Seilaufzug bedient vier Haltestellen und verfügt über zwei Zugangsseiten, die den Durchgang im Publikumsverkehr entzerren.
Zwei Zugangsseiten sowie ein bauseitiger Steinbelag mit 25 mm Aufbau mussten bei der Kabinenkonstruktion berücksichtigt werden.
Eingebaut wurde ein maschinenraumloser BRO 2000 X mit Fangrahmen und zwei Zugangsseiten. Die Kabinenkonstruktion wurde auf den bauseitigen Steinbelag abgestimmt.
- 2 Zugangsseiten
- Milchglasdecke
- Spiegel an einer Seitenwand
- Handlauf
- Sockelleiste
- Bauseitiger Steinbelag 25 mm
- Kabinengröße B/T/H: 1,40 x 1,10 x 2,20 m
- Förderhöhe: 7,85 m
- Tragkraft: 630,00 kg
- Personen: 8,00
- S-Tür Anzahl: 5,00
- K-Tür Anzahl: 2,00
- Haltestellen: 4,00

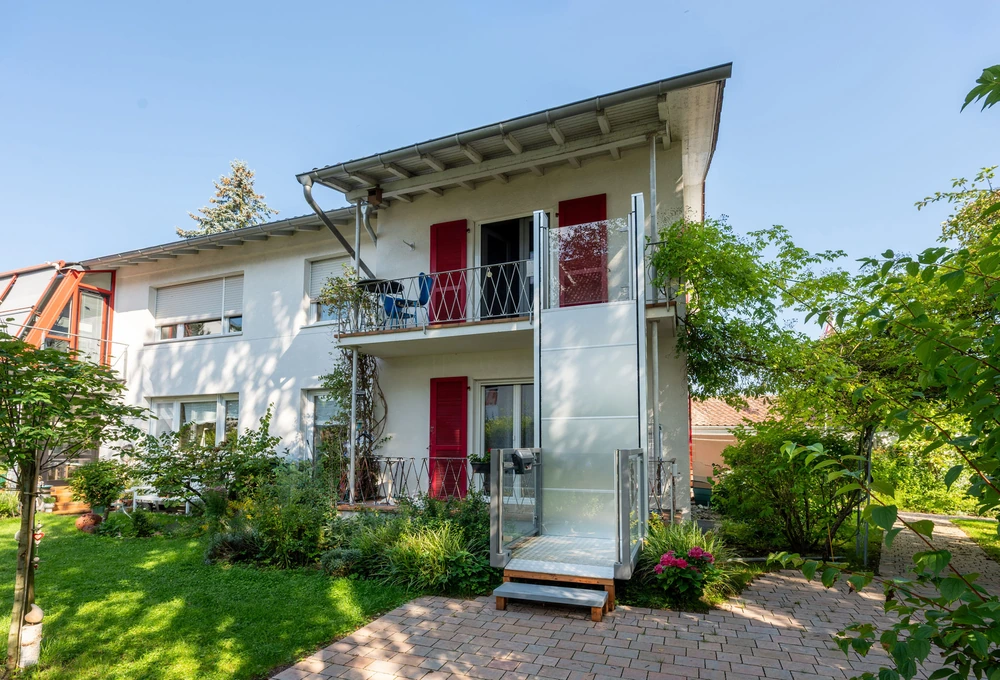

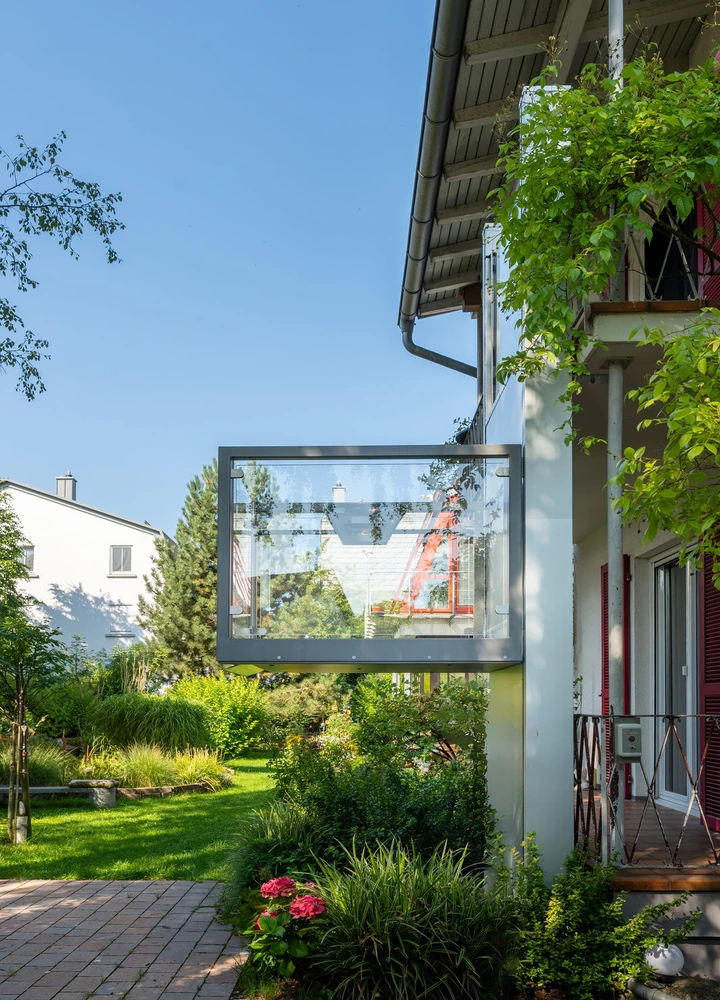

Homelift – Privathaus
Bei diesem Privathaus wurde ein Homelift als Außeninstallation am Balkon realisiert. Die Anlage verfügt über zwei Haltestellen und einen maschinenraumlosen Spindelantrieb.
Außeninstallation am Balkon.
Umgesetzt wurde ein Homelift mit einflügeliger Glastür, rutschhemmender Plattform und Rückwandverkleidung aus leichtem Aluminium.
- Drehtür einflügelig aus Glas
- Plattform mit rutschhemmender Oberfläche
- Rückwandverkleidung aus leichtem Aluminium
- Kabinengröße B/T/H: 1,40 x 1,10 x 1,17 m
- Förderhöhe: 2,99 m
- Tragkraft: 385,00 kg
- S-Tür Anzahl: 2,00
- K-Tür Anzahl: 0,00
- Haltestellen: 2,00

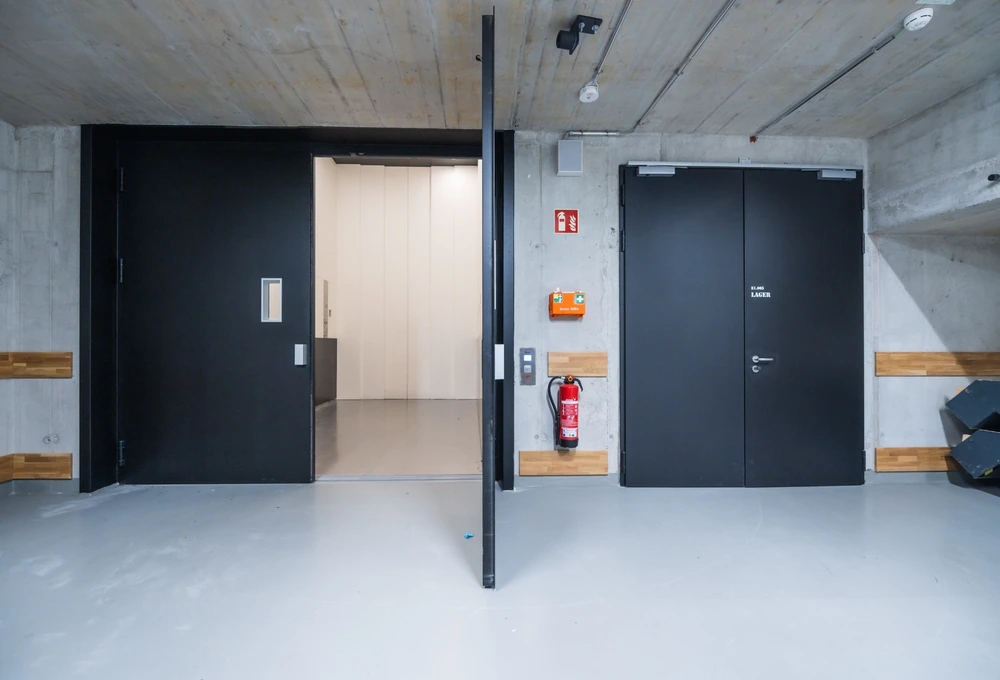

Lastenaufzug – Volkstheater München
Für das Volkstheater München wurden insgesamt acht Aufzugsanlagen realisiert. 2020 wurde ein Lastenaufzug BRO 3000 P realisiert. Die Anlage verfügt über vier Haltestellen, eine Förderhöhe von 11,80 m und eine Tragkraft von 4.150 kg.
Dreh- und Schiebetüren mit 3.000 × 5.000 mm sowie eine entsprechend große Kabinenhöhe wurden erstmals in dieser Höhe eingesetzt.
Dafür wurden Kabinenbleche und Fangrahmen als Sonderkonstruktion ausgeführt, ein neues Fanggestänge für die doppelte Fangvorrichtung konstruiert und gedämpfte Drehtürblatt-Endanschlagkonsolen entwickelt.
- 2 Zugänge (Durchlader)
- Spotlights Kabinendecke
- robuster Tränenblech Boden
- 6-teilige Schiebetür, mittig öffnend
- Kabinengröße B/T/H: 5,06 x 3,00 x 5,00 m
- Förderhöhe: 11,80 m
- Tragkraft: 4.150,00 kg
- Personen: 55,00
- S-Tür Anzahl: 5,00
- K-Tür Anzahl: 2,00
- Haltestellen: 4,00

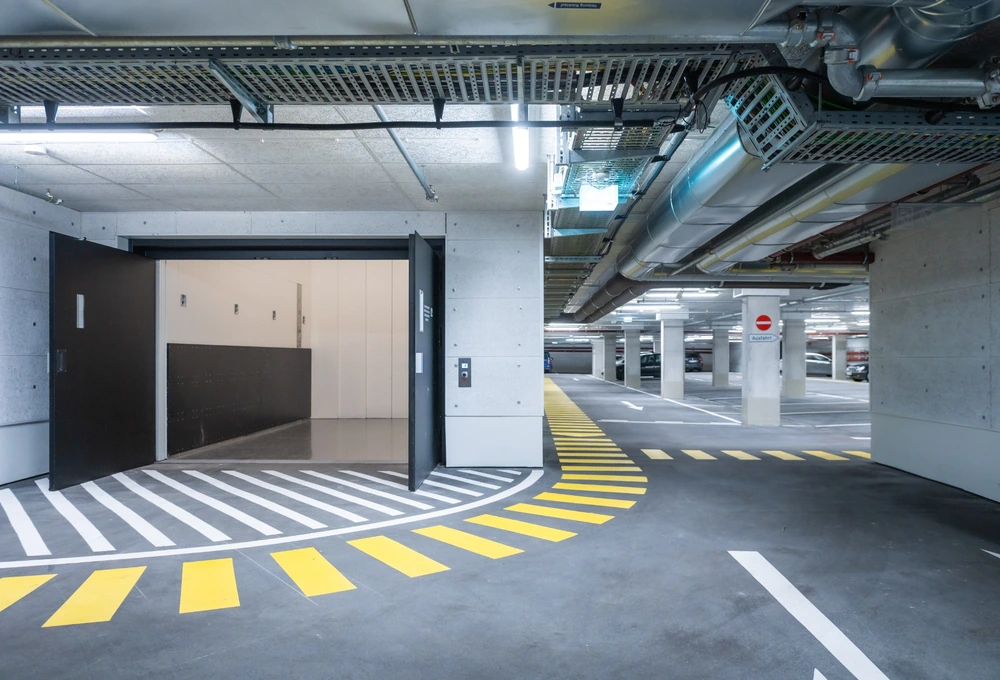

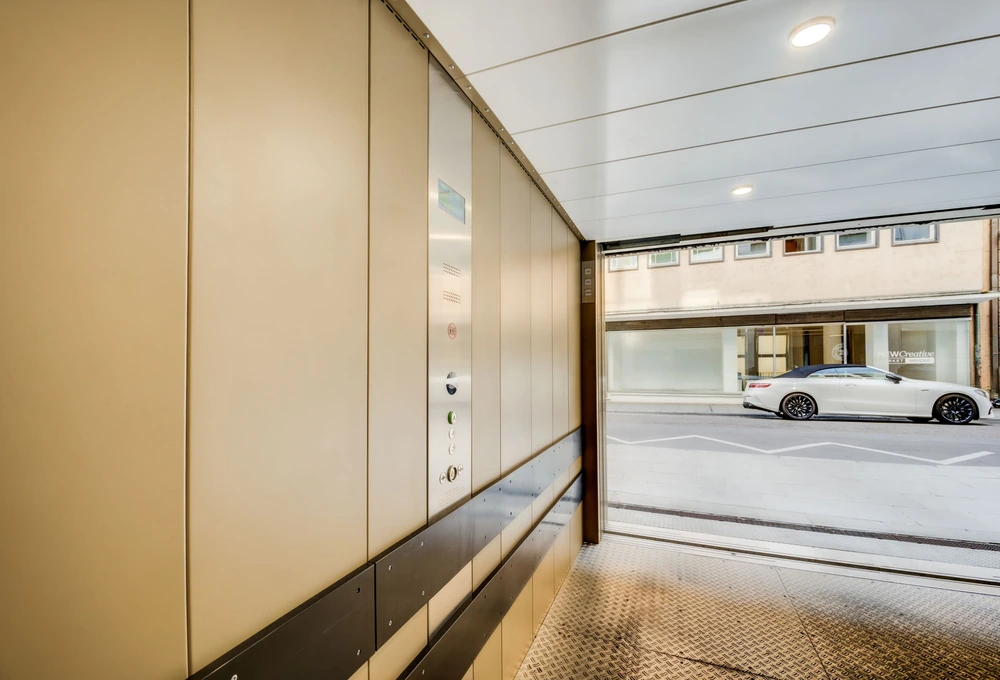

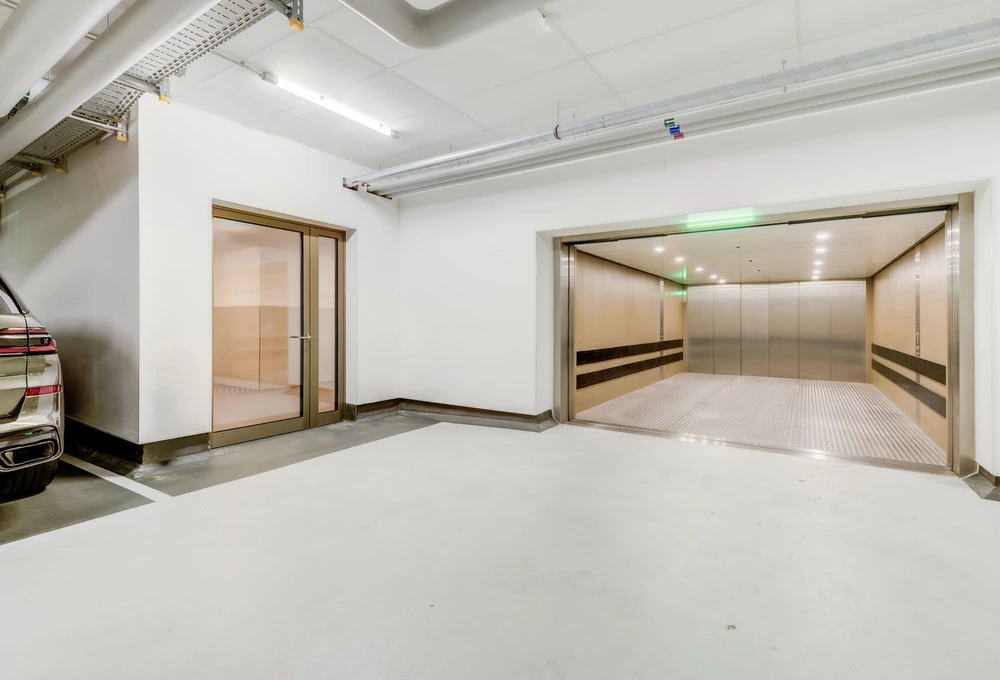

Autoaufzug – Büro- und Geschäftsgebäude Stuttgart
Ein Autoaufzug ersetzt die klassische Tiefgarageneinfahrt und kann dadurch auf innerstädtischen Grundstücken zusätzliche bebaubare Fläche ermöglichen. Bei diesem Büro- und Geschäftsgebäude in Stuttgart wurde ein hydraulischer Autolastenaufzug BRO 3000 P umgesetzt. Insgesamt wurden vier Aufzüge für das Büro- und Geschäftsgebäude realisiert.
Kurzer Schachtkopf.
Sonderlösung bei den Teleskopzylindern für Unter- und Überfahrt sowie ein zusätzliches Garagenrolltor vor der Schachtaußentür und eine Aufsetzvorrichtung.
- Kabinengröße B/T/H: 6,05 x 3,40 x 2,10 m
- Förderhöhe: 7,35 m
- Tragkraft: 5.500,00 kg
- Personen: 73,00
- S-Tür Anzahl: 3,00
- K-Tür Anzahl: 2,00
- Haltestellen: 3,00
